Разборный пластинчатый теплообменник: как устроен, почему выбирают и как с ним работать

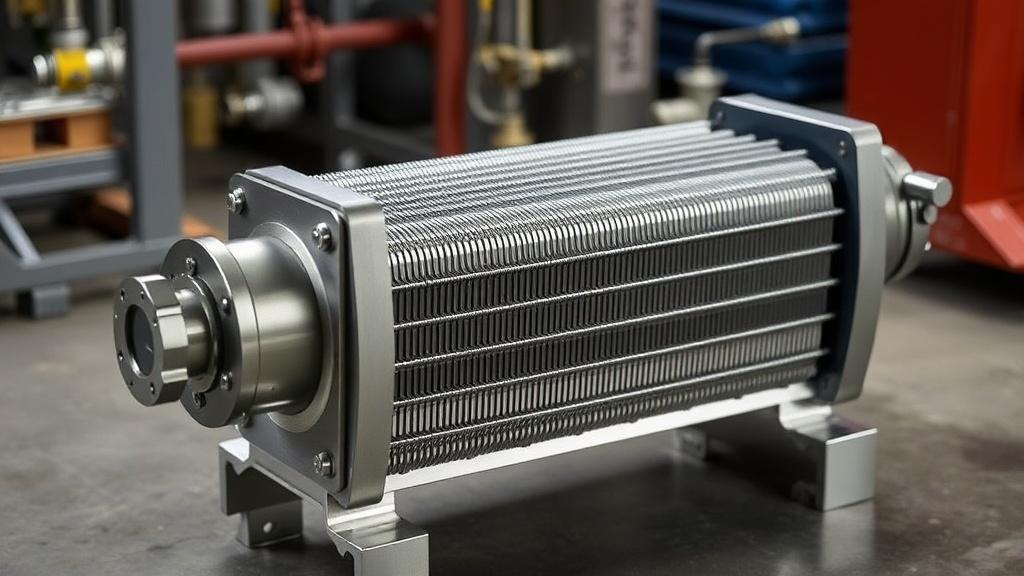

Если вы когда‑то сталкивались с системами отопления, промышленными линиями или пищевыми производствами, то, возможно, видели компактный агрегат с набором тонких металлических пластин. Это и есть разборный пластинчатый теплообменник. Он выглядит просто, но внутри — хитрая архитектура, которая позволяет эффективно переносить тепло между двумя средами. В этой статье разберём устройство, преимущества, типичные проблемы и практические приёмы по выбору и обслуживанию.

Я постараюсь объяснить так, чтобы было понятно и инженеру, и менеджеру, и владельцу небольшого цеха. Без канцелярщины и лишних терминов, только то, что пригодится на практике при выборе, монтаже и эксплуатации.

Устройство и принцип работы

В основе конструкции — тонкие волнообразные пластины, собранные в пакет. Каждая пластина формирует тонкий канал. Подобрав направление и порядок укладки, мы получаем чередующиеся каналы для горячей и холодной сред. Через металлическую пластину проходит передача тепла, при этом сама среда не смешивается: контакта между потоками нет — только теплопередача через металл и иногда через тонкий слой уплотнителя.

Разборный тип означает, что пакет пластин собирается в каркасе, где пластины удерживаются прижимной рамой и стяжными шпильками. Это позволяет разбирать теплообменник: чистить пластины, менять уплотнения или добирать количество пластин под новую теплоотдачу. Такая возможность ремонта выгодна по сравнению с цельными компактными блоками.

Основные элементы

Коротко о ключевых частях: сами пластины, уплотнения (прокладки), прижимная плита, направляющие и шпильки. Пластины делают разной формы — с разной высотой волны и рисунком. Это влияет на турбулентность, площадь контакта и гидравлическое сопротивление. Прокладки отвечают за герметичность и одновременно формируют потоки в нужных отверстиях пластин.

Материалы важны. Пластины чаще всего из нержавеющей стали, реже применяют титан, медь или алюминий в специальных случаях. Прокладки делают из резины, чаще EPDM, NBR или FKM, в зависимости от рабочей среды и температуры. Выбор материала — не прихоть, а требование безопасности и срока службы.

Типы пластин и их влияние на характеристики

Пластина — это не просто металл. Форма отбортовки, глубина и угол волнообразности создают разные условия для жидкости. Чем более выражена волна, тем выше турбулентность и тем эффективнее теплообмен, но тем больше падение давления. Это важно учитывать при подборе для насосов и трубопроводов.

Производители предлагают несколько стандартных рисунков: для низкого давления и большой пропускной способности, для высокой турбулентности и интенсивного теплообмена, а также специально для вязких сред. Подбор рисунка влияет на эффективность, эрозию и загрязняемость.

Таблица: сравнение типов пластин

Прокладки и материалы: как не ошибиться

Выбор прокладок — частая причина проблем. Если взять не ту резину, она расползётся под воздействием температуры или агрессивной среды. EPDM хорош для горячей воды и большинства теплоносителей. NBR устойчив к маслам, но хуже переносит высокие температуры. FKM (витаон) держит высокую температуру и агрессивные химикаты, но стоит дороже.

Помните: замена прокладок должна проводиться в комплекте и по инструкции производителя. Неправильная установка приводит к протечкам и неэффективной работе. При частой разборке обращайте внимание на стойкость материала к механическим растяжениям и старению.

Как отличить качественные прокладки

Качественная прокладка не должна иметь трещин, быть эластичной и пружинить при сжатии. Цвет и запах не всегда говорят о качестве, но сильный запах растворителя — плохой знак. При поставке требуйте сертификаты соответствия и рекомендации по срокам службы в конкретных условиях.

Также учитывайте температурный диапазон и химическую совместимость. Производитель теплообменника обычно предоставляет таблицу совместимости материалов и медицины эксплуатации — это первый источник информации.

Выбор и расчёт: на что смотреть при покупке

При выборе решающее — требуемая тепловая мощность и условия эксплуатации. Нужно знать входные температуры и расход каждой среды, допустимое падение давления и допустимый габарит. Часто бывает полезно начать с типоразмера производителя и затем уточнить количество пластин.

Нюанс: теплообменник берут с запасом по мощности, но не чрезмерно. Слишком большой запас означает лишний объём, больший вес и более высокую цену. Слишком маленький — недостаточную эффективность. Оптимально ориентироваться на реальные данные процесса плюс 10–20 процентов запаса, если нет необходимости в переменных режимах.

Контрольные пункты при выборе:

• Тепловая мощность и температурная схема.
• Расходы сред и допустимое падение давления.
• Материал пластин и прокладок согласно агрессивности среды.
• Допустимое рабочее давление и температура.
• Возможность чистки и обслуживания на месте.

Если есть сомнения, лучше обратиться к поставщику с реальными графиками режимов. Производитель поможет подобрать оптимальную конфигурацию по пластинам и уплотнениям.

Монтаж и эксплуатация: практические советы

При монтаже важно правильно выставить корпус и обеспечить доступ для обслуживания. Теплообменник должен быть установлен ровно, чтобы исключить лишние напряжения в шпильках. Не стоит экономить на фланцах и прокладках трубопроводов: вибрации и неверная развязка приводят к нарушению уплотнений.

Один из частых вопросов — порядок затяжки шпилек. Не стоит тянуть рывками. Равномерная поочередная затяжка на несколько шагов гарантирует правильную нагрузку на прокладки. Многие поставщики дают таблицы моментов затяжки для своего оборудования — следуйте им.

План обслуживания

Регулярное обслуживание продлевает срок службы и снижает аварийность. Ниже — примерный план, который можно адаптировать под свои условия.

• Ежемесячный осмотр на предмет внешних протечек и коррозии.
• Каждые 3–6 месяцев проверка давления и температуры в работе, сверка с проектными значениями.
• Разборка и чистка пластин при первых признаках снижения производительности или каждые 1–2 года, в зависимости от загрязняемости среды.
• Замена прокладок при заметных деформациях или каждый раз при разборке для чистки.

Типичные неисправности и пути их устранения

Основные проблемы — протечки, снижение теплоотдачи и сильное падение давления. Протечки чаще всего возникают из‑за изношенных или неверно установленных прокладок, а также при повреждении самих пластин. Снижение теплоотдачи связано с налётом и отложениями, особенно в раскрытых и вязких средах.

Иногда причиной падения эффективности становится частичная блокировка каналов из‑за осадка. В таких случаях помогает химическая промывка или механическая очистка, но подбирать раствор необходимо с учётом материала пластин и прокладок.

Таблица: неисправность — причина — действие

Безопасность и частые ошибки при эксплуатации

Безопасность — не формальность. Давление и температура требуют контроля. При работах по разборке обязательно обесточьте систему, снимите давление и убедитесь, что внутри нет горячих участков. Никогда не разбирайте теплообменник под давлением.

Частая ошибка — экономия на материалах и прокладках. Это может сократить срок службы и привести к авариям. Ещё одна распространённая оплошность — неправильное подключение потоков, из‑за чего теряется расчётная эффективность. Всегда сверяйтесь со схемой производителя.

Заключение

Разборный пластинчатый теплообменник — удобное и гибкое решение для множества задач. Он экономит место, обеспечивает высокую эффективность и допускает обслуживание без замены всего агрегата. Главное — правильный выбор материалов, грамотный монтаж и регулярное обслуживание. Если подойти с умом, такой теплообменник прослужит долго и без проблем.

Небольшая попытка систематизировать знания: смотрите на реальные режимы работы, не экономьте на комплектующих, планируйте доступ для обслуживания и следуйте рекомендациям производителя. Эти простые правила сохранят ваш бюджет и снизят риск простоев.
